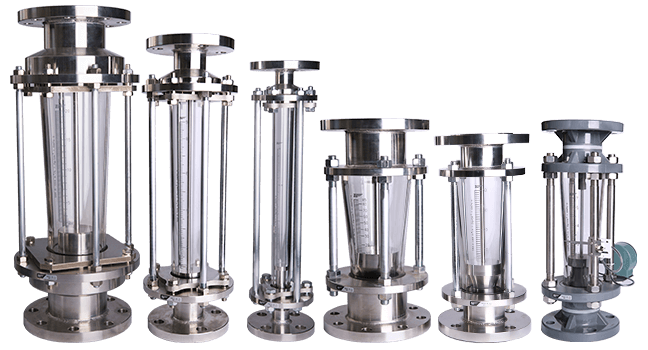

R-100系列玻璃锥管管式流量计
R-101-E概要
R-101-E系列是玻璃管式面积流量计。
通过玻璃管上的流量刻度和浮子位置来表示瞬时流量。作为流量计其构造简单，操作便捷和可信度高的特点而被广泛应用。
R-101-E系列与一般玻璃管式面积流量计相比，即使同一口径也能测量比较大的流量。
在铁材质、不锈钢材质的基础上加入了PVC材质，以此应对腐蚀性流体的测量。
R-101-R概要
R-101-R系列是玻璃管直示式的面积流量计。
虽然它构造简单，但是由于它的高可靠性和简易的安装性能使它能够广泛地应用于各种应用的液体和气体的流量测量。
R-101-R（PDF）
主要用途
一般装置用，水系统、空气/氮气系统
标准参数
| R-101-E | R-101-R | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 测量对象 | 液体、气体（不适合蒸汽） | 液体、气体（不适合蒸汽） | ||||||||||||||||
| 制作口径 | 15~100 | 15~100 | ||||||||||||||||
| 连接规格 | 标准 | JIS10K法兰 | JIS10K法兰 | |||||||||||||||
| 可选 | ANSI，JPI，DIN法兰 | ANSI，DIN，其他法兰 Rc，NPT（最大25mm） |
||||||||||||||||
| 材质 | 本体 | SS400，SUS304，PVC，HT-PVC（耐热用PVC） | FC200，SUS304，SUS316，SUS316L | |||||||||||||||
| 锥管 | 耐热玻璃（可选亚克力） | 耐热玻璃（可选亚克力） | ||||||||||||||||
| 浮子 | 液体用：SUS304，PVC，HT-PVC（耐热用PVC），其他 | 液体用：SUS304，SUS316，SUS316L，PVC，其他 | ||||||||||||||||
| 气体用：铝，SUS304，其他 | 气体用：铝，PTFE，PVC，SUS304，其他 | |||||||||||||||||
| 浮子轴 | SUS304 | SUS304，SUS316，SUS316L，其他 （气体用口径20A以上、液体用口径40A以上带浮子轴） |
||||||||||||||||
| 垫圈 | NBR，EPDM，氟橡胶 | NBR，氟橡胶，其他 | ||||||||||||||||
| 流动方向 | 下→上 | 下→上 | ||||||||||||||||
| 流体压力 | 口径 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 10 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 |
| 最高压力Mpa | 1.0 | 0.8 | 0.8 | 0.6 | 0.6 | 0.6 | 0.4 | 0.4 | 1.2 | 1.0 | 0.8 | 0.8 | 0.6 | 0.6 | 0.6 | 0.4 | 0.4 | |
| 流体温度 | 请选定下表流体温度范围内的材质进行使用*1 | 请选定下表流体温度范围内的材质进行使用*1 | ||||||||||||||||
| 容许温度冲击 | 80℃以下 | 80℃以下 | ||||||||||||||||
| 有效指示精度 | 金属浮子±1.5%F.S. 树脂浮子±2.5%F.S. |
金属浮子±1.5%F.S. 树脂浮子±2.5%F.S. 但是在以下流量情况下为±3%F.S. 液体：QW 50L/h以下 气体：QN 1.5m³/h（nor）以下 |
||||||||||||||||
| 有效刻度范围 | 10：1 | 10：1 | ||||||||||||||||
| 涂装色 | 孟塞尔色卡7.5BG4/1.5（SUS材质本体无涂装） | 孟塞尔色卡7.5BG4/1.5（SUS材质本体无涂装） | ||||||||||||||||
| 可选 | 二重刻度 | - | ||||||||||||||||
*1 详情请查看目录下载里的流体温度范围表
