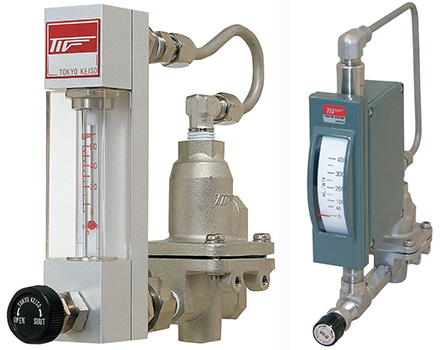

CP/CM系列
C系列定流阀,在气体或液体生产线上供给压力或者负荷压力发生变动的情况下,内藏隔膜控制阀的动作能自动保持所设定的流量。
一般情况下,与各种小流量流量计组合,作为<恒定流量吹扫装置>使用。
目录下载(PDF)产品阵容
形式 | 一次压(供给压)变动型 | C-11 | C-21 | C-31 | C-41 |
---|---|---|---|---|---|
二次压(负荷压)变动型 | C-12 | C-22 | C-32 | C-42 | |
测量流体 | 仅气体 | 气体或液体 | 气体或液体 | 气体或液体 | |
最高使用压力(MPa) | 0.7 | 1 | 0.8 | 0.8 | |
最高使用温度(℃) | 120 | 120 | 120 | 120 | |
控制压差范围(MPa) | C-11 0.03~0.3 | 0.06~0.4 | 0.1~0.5 | 0.1~0.6 | |
C-12 0.05~0.5 | |||||
有效控制精度±(%F.S.) | ±3 | ±5 | ±5 | ±5 | |
连接规格 | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/2 | |
大致重量(kg) | 0.2 | 0.9 | 2.3 | 8.0 |
